Оцинкованные трубы


Оцинкованные (гальванизированные) трубы предназначены для гидравлических и пневматических распределений (трубы типа HPL), производства деталей автомашин, коммерческих автомобилей, а также для производства машиностроительных изделий, напр. арматура и соединительные части.

Входным материалом для производства являются прецизионные холоднотянутые трубы, которые изготовлены из горячекатанных бесшовных труб. Прецизионные трубы типа HPL изготовляются из углеродистых и легированных сталей.

Оцинкованные трубы

размеры гальванически оцинкованных труб

НАРУЖНЫЙ ДИАМЕТР (D)4,0 — 42,0 мм
ТОЛЩИНА СТЕНК (t)1,0 — 4,0 мм
ЕВРОПЕЙСКИЕ СТАНДАРТЫEN 10305-4,
DIN 2391-1,
STN/ČSN 42 6711,
STN/ČSN 42 6712
Pазмерный cтандарт Pазмеры (D x t) Tаблица размеров
EN10305-44.0 x 0.5 — 80.0 x 12.5 мм
DIN2391-14.0 x 0.5 — 80.0 x 12.5 мм
DIN2445-24.0 x 0.5 — 80.0 x 12.5 мм
ČSN42 67114.0 x 0.5 — 80.0 x 12.5 мм
ČSN42 67124.0 x 0.5 — 80.0 x 12.5 мм
NF A49-3304.0 x 0.5 — 80.0 x 12.5 мм
BS74164.0 x 0.5 — 80.0 x 12.5 мм
PN — H742454.0 x 0.5 — 80.0 x 12.5 мм
UNI79454.0 x 0.5 — 80.0 x 12.5 мм
ASTMA8226.35 x 0.51 — 120.65 x 9.53 мм [0.250 x 0.020 — 4.750 x 0.375 in] [25 — 3/8 GA]
JISJOHS-10210.5 x 1.7 — 114.3 x 9.5 мм
Pазмерный cтандарт Pазмеры (D x t) Tаблица размеров
EN10305-44.0 x 0.5 — 80.0 x 12.5 мм
DIN2391-14.0 x 0.5 — 80.0 x 12.5 мм
DIN2445-24.0 x 0.5 — 80.0 x 12.5 мм
ČSN42 67114.0 x 0.5 — 80.0 x 12.5 мм
ČSN42 67124.0 x 0.5 — 80.0 x 12.5 мм
NF A49-3304.0 x 0.5 — 80.0 x 12.5 мм
BS74164.0 x 0.5 — 80.0 x 12.5 мм
PN — H742454.0 x 0.5 — 80.0 x 12.5 мм
UNI79454.0 x 0.5 — 80.0 x 12.5 мм
ASTMA8226.35 x 0.51 — 120.65 x 9.53 мм [0.250 x 0.020 — 4.750 x 0.375 in] [25 — 3/8 GA]
JISJOHS-10210.5 x 1.7 — 114.3 x 9.5 мм

Марки стали для оцинкованных труб

EN 10305-4E235+N, E355+N
DIN 2391-2CSt 35
DIN 1630St 37.4, St 44.4, St 52.4
JIS JOHS 102OST1, OST2, STPG370, STS370
ASTM A 822A 822

Стандарт ТУП Марка стали (открой карту продукта) Cтандарт сортамента
BS74167416
PN — H74 24574245
NF A49-33049-330
UNI79457945
DIN1630 / 2445-22445-2
UNI79457945
ČSN42 026042 6712
BS74167416
ČSN42 026042 6711
PN — H74 24574245
NF A49-33049-330
UNI79457945
BS74167416
DIN1630 / 2445-22445-2
NF A49-33049-330
EN10305-410305-4
PN — H74 24574245
DIN2391-2C / 2445-22391-1
STN42 026042 6711
ČSN42 026042 6711
DIN1630 / 2445-22445-2
EN10305-410305-4
STN42 026042 6711
ČSN42 026042 6712
STN42 026042 6712
UNI79457945
UNI79457945
STN42 026042 6712
EN10305-410305-4
ASTMA822/A450A822
JISJOHS-102JOHS-102
JISJOHS-102JOHS-102
JISJOHS-102JOHS-102
JISJOHS-102JOHS-102

Длины оцинкованных труб

длиныдля диаметра D
6000 мм + 100 мм4 — 16 мм
6000 мм + 50 мм18 — 42 мм

Испытание оцинкованных труб

Трубы всегда проверяются электромагнитным неразрушающим испытанием на непроницаемость по стандарту EN ISO 10893-1 или по другим соответствующим стандартам.

Выбор видов испытаний приведен в стандарте EN 10305-4.
Кроме того, трубы можно проверять неразрушающим испытанием, испытанием на сплющивание или на раздачу.

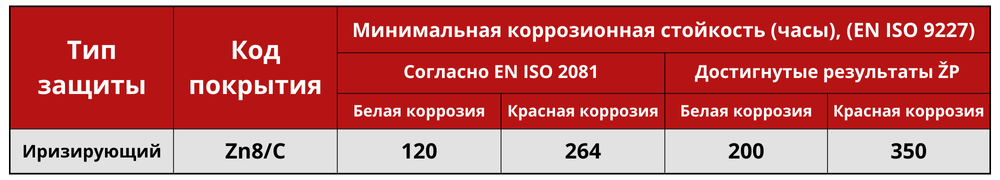

Испытание стойкости поверхностной защиты оцинкованных труб

Испытание стойкости поверхностной защиты оцинкованных труб

Концы оцинкованных труб

Концы труб сo скошенными кромками или обработаны для сварки
Концы труб сo скошенными кромками или обработаны для сварки
Концы труб обрезаны под прямым углом и без заусенцев
Концы труб обрезаны под прямым углом и без заусенцев

Концы труб гладкие и плотно закрыты пластиковыми заглушками.

Допуски оцинкованных труб

Допуски наружного диаметра:

наружный диаметр от 4 до 30 мм±0,08 мм
наружный диаметр от 35 до 38 мм±0,15 мм
наружный диаметр до 42 мм±0,20 мм

Допуски внутреннего диаметра: по стандарту EN 10305-4.
Допуск толщины стенки: ± 10%.

Упаковка оцинкованных труб

Трубы поставляются в пакетах с круглым или шестиугольным сечением и массой не более 2000 кг.
Трубы в пакетах прочно увязаны стальной лентой.

По договоренности : защита поверхности труб бумажной подстелкой под ленту или защита концов пакета ПВХ пленочным материалом (фольга).

Упаковка STANDARD - пакет прочно увязан стальной лентой
Упаковка STANDARD — пакет прочно увязан стальной лентой
Упаковка STANDARD - пакет прочно увязан стальной лентой с подкладной оберточной бумагой
Упаковка STANDARD — пакет прочно увязан стальной лентой с подкладной оберточной бумагой
Упаковка STANDARD + (PLUS) пакет прочно увязан стальной лентой и упакован в полиэтиленовой пленке
Упаковка STANDARD + (PLUS) пакет прочно увязан стальной лентой и упакован в полиэтиленовой пленке
Упаковка PREMIUM A - пакеты упакованы в деревянный ящик
Упаковка PREMIUM A — пакеты упакованы в деревянный ящик
Упаковка PREMIUM B - пакеты упакованы в деревянный ящик + упаковка пакета в полиэтиленовой пленке
Упаковка PREMIUM B — пакеты упакованы в деревянный ящик + упаковка пакета в полиэтиленовой пленке
Упаковка PREMIUM C - пакеты упакованы в деревянный ящик + упаковка пакета в полиэтиленовой пленке
Упаковка PREMIUM C — пакеты упакованы в деревянный ящик + упаковка пакета в полиэтиленовой пленке
Упаковка PREMIUM D - упаковка пакета в полиэтиленовой пленке + отсос воздуха
Упаковка PREMIUM D — упаковка пакета в полиэтиленовой пленке + отсос воздуха

Маркировка оцинкованных труб

Обозначение металлического покрытия с дополнительной обработкой без Cr(VI) приведено в стандарте EN ISO 2081.
Поскольку виды пассивации без хрома(VI) касаются новых способов этого процесса, было избрано новое обозначение.

Завод Železiarne Podbrezová a.s. предлагает:
(a) тонкопленочная пассивация (прозрачная) бесцветная или немного радужная. Обозначение: A.
(б) толстопленочная пассивация (радужная) имеет радужный оттенок. Обозначение: C.
(в) поверхность без последней уплотняющей пленки (sealing) не имеет собственный код , код поверхности с нанесением уплотняющей пленки: T2.

Пример обозначения поверхности Fe / Zn8 / A / T2 (это значит : основной материал сталь / слой цинка, мин. 8 микрометров / прозрачная пассивация / нанесение уплотняющей пленки).

Маркировка на ярлыке
Маркировка на ярлыке
Маркировка клеймением
Маркировка клеймением
Маркировка краской (INK JET SYSTEM)
Маркировка краской (INK JET SYSTEM)

Сертификаты качества оцинкованных труб

По стандартам
EN 10 204 или DIN 50049:

неспецифическая проверка — 2.2
специфическая проверка — 3.1.B или 3.1
по договоренности — 3.1.C или 3.2


Кривизна оцинкованных труб

3 мм / м (по договоренности 1 : 1 000), общая кривизна не более 0,0015% всей длины трубы.

Допустимые значения давления для оцинкованных труб

Максимальные допустимые значения давления в зависимости от марки стали и испытания труб приведены в таблицах.
Расчёт сделан по стандарту DIN 2413.

Состояние поверхности оцинкованных труб

Первый слой — электролитически осаждённый цинк (Zn) — действует в виде анода и в коррозионной среде предпочтительно подвергается коррозии, основной металл защищен катодной защитой от коррозии.
Толщина слоя цинка может быть 5 — 30 микрометров (µm).

Состояние поверхности оцинкованных труб

Второй слой — защищает первый слой (пленку) от нападения. Второй слой называется (в зависимости от валентности применяемого хрома) пассивация, хроматирование или хромитирование.
В прошлом для хроматирования применялись соли Cr(VI) [Cr6+].

На основе решений Европейского Союза их применение запрещено — Директива но. 2000/53/EC (так наз. ELV Directive — End of Life Vehicles — Сбор вышедших из эксплуатации автомобилей) и Директива но. 2002/95/EC (так наз. Декларация RoHS соответствия).
В настоящее время уже не употребляется название «хроматирование» а «пассивация», или «хромитирование» по употреблению хромитов (соли Cr(III) [Cr3+]).

Для общего повышения стойкости пленки нанесена последняя пленка — слой содержавший органические вещества на основе кремния (Si), которая стабилизирует хромовую пленку.
Этот процесс называется пропитка или нанесение уплотняющей пленки (уплотнение).
